كيفية منع انسداد رأس الطباعة وإصلاحه في طابعات نفث الحبر المستمر
دليل صيانة عملي لمتخصصي الترميز الصناعي
طابعات نفث الحبر المستمر (CIJ) تُعدّ هذه الآلات ركيزة أساسية في خطوط الإنتاج الصناعية، فهي قادرة على طباعة رموز التاريخ وأرقام الدفعات والباركود بجودة عالية وبسرعات تتجاوز 300 متر في الدقيقة. ولكن ثمة مشكلة واحدة سيواجهها كل مشغل لآلات الطباعة النفاثة المستمرة في نهاية المطاف: رأس الطباعة قباقيبعندما تُسد فتحة الفوهة المجهرية - التي يتراوح قطرها عادةً بين 40 و80 ميكرون - جزئيًا أو كليًا، تتدهور جودة الطباعة بسرعة. تصبح الأحرف خشنة، وتصبح الرموز غير قابلة للقراءة، وفي الحالات الشديدة، يجب إيقاف الإنتاج تمامًا.
الخبر السار هو أن انسداد رؤوس الطباعة يمكن الوقاية منه بشكل شبه كامل باتباع أساليب الصيانة الصحيحة، ويمكن حل معظم حالات الانسداد التي تحدث في الموقع دون الحاجة إلى طلب خدمة صيانة. يغطي هذا الدليل كل ما تحتاج لمعرفته: أسباب الانسداد، وكيفية الوقاية منه، وكيفية إصلاحه عند حدوثه.
في هذا الدليل
ما الذي يسبب انسداد رأس الطباعة في طابعات CIJ؟
يُعدّ فهم الأسباب الجذرية الخطوة الأولى لمنع الانسدادات. تستخدم طابعات نفث الحبر المستمر أحبارًا مذيبة مصممة لتجف بسرعة على المواد المطبوعة، ما يعني أنها قد تجف بسرعة داخل رأس الطباعة أيضًا في حال عدم توفر الظروف المناسبة. فيما يلي الأسباب الستة الأكثر شيوعًا:
1. تبخر المذيب
السبب الأكثر شيوعًا هو أنه عندما تكون الطابعة في وضع الخمول - أثناء تغيير الورديات، أو فترات استراحة الغداء، أو إيقاف التشغيل الليلي - يتبخر المذيب الموجود في الحبر من فوهة الطباعة. وإذا تُرك دون معالجة، يجف الحبر ويتصلب داخل الفوهة، مما يؤدي إلى تضييقها تدريجيًا.
2. تدهور الحبر
تتمتع أحبار الطباعة النفاثة المستمرة بفترة صلاحية. قد يؤدي استخدام الحبر منتهي الصلاحية أو خلط دفعات الحبر القديمة والجديدة إلى انفصال الصبغة، وترسب الراتنج، وتكوّن الجزيئات - وكلها عوامل قد تسد الفوهة.
3. التلوث البيئي
يمكن أن يتراكم الغبار والألياف من مواد التغليف والجسيمات العالقة في الهواء في بيئة المصنع على سطح الفوهة، وفي النهاية تُسحب إلى داخل الفتحة. وتُعدّ البيئات ذات الغبار الكثيف (مصانع الورق، ومصانع النسيج) مشكلةً خاصة.
4. درجات الحرارة والرطوبة القصوى
تؤدي درجات الحرارة المرتفعة إلى تسريع تبخر المذيب. أما درجات الحرارة المنخفضة فتزيد من لزوجة الحبر، مما يقلل من تدفقه عبر الفوهة. كلا الحالتين المتطرفتين تخلّان بالتوازن الدقيق الذي يحافظ على تدفق الحبر بحرية.
5. إجراء إيقاف التشغيل غير الصحيح
يؤدي إيقاف تشغيل طابعة CIJ دون اتباع تسلسل التنظيف الصحيح إلى ترك بقايا حبر في الفوهة والأنابيب. يجف هذا الحبر طوال الليل مكونًا انسدادًا صلبًا يصعب إزالته أكثر من الانسداد الجديد.
6. استخدام مواد استهلاكية غير أصلية
قد تحتوي الأحبار والمذيبات التابعة لجهات خارجية والتي لم يتم تركيبها خصيصًا لطراز طابعتك على لزوجة أو نسب مذيبات أو أحجام جسيمات غير متوافقة - وكل ذلك يزيد من خطر الانسداد.
الوقاية: إجراءات الصيانة اليومية والأسبوعية
الوقاية خير من العلاج، وهذا ينطبق تمامًا على صيانة رؤوس الطباعة بتقنية نفث الحبر المستمر. اتباع الإجراءات التالية بانتظام سيقلل بشكل كبير من حالات انسداد رؤوس الطباعة.
الصيانة اليومية (كل وردية)
| مهمة | كيفية | لماذا يهم ذلك |
|---|---|---|
| افحص سطح الفوهة | افحص فوهة رأس الطباعة بصريًا للتأكد من عدم وجود تراكم للحبر أو شوائب. امسحها برفق بقطعة قماش خالية من الوبر مبللة بمذيب تنظيف معتمد. | يزيل التلوث السطحي قبل دخوله إلى الفتحة. |
| تحقق من مستويات الحبر/المذيب | تأكد من أن خراطيش الحبر ومذيب المكياج ممتلئة بشكل كافٍ. استبدل الخراطيش المنخفضة قبل أن تنفد. | يؤدي تشغيل طابعة CIJ باستخدام كمية قليلة من المذيبات إلى تركيز الحبر مما يؤدي إلى انسداده بسهولة أكبر. |
| تشغيل التنظيف التلقائي | قم بتنفيذ دورة تنظيف رأس الطباعة التلقائية (متوفرة في معظم طرازات CIJ الحديثة مثل VJ 1880+ و Linx 8900 و Domino Ax-Series). | يزيل التراكمات الطفيفة من داخل الفوهة باستخدام مذيب مضغوط. |
| اطبع نموذج اختبار | قم بإجراء طباعة تجريبية وافحص جودة الكود - ابحث عن النقاط المفقودة أو الحواف غير المنتظمة أو ارتفاع الأحرف غير المتساوي. | يكشف عن الانسدادات الجزئية في مراحلها المبكرة قبل أن تتحول إلى انسدادات كاملة. |
| إيقاف التشغيل بشكل صحيح | في نهاية الوردية، قم بتشغيل عملية إيقاف التشغيل/التنظيف الكاملة. لا تقم أبدًا بإيقاف تشغيل الجهاز فقط. في حالة إيقاف التشغيل لفترات طويلة، قم بإزالة رأس الطباعة وتغطيته إن أمكن. | يمنع جفاف الحبر داخل الفوهة أثناء فترات الخمول. |
الصيانة الأسبوعية
| مهمة | تفاصيل |
|---|---|
| تنظيف عميق للفوهة | ضع مذيب التنظيف المعتمد من الشركة المصنعة مباشرةً على فوهة الجهاز باستخدام قطعة قطن أو وسادة خالية من الوبر. اتركه لمدة 2-3 دقائق، ثم امسح البقايا المذابة برفق. لا تستخدم مواد كاشطة. |
| تحقق من حالة الفلتر | افحص فلتر خط الحبر (إن وجد في طراز طابعتك) للتأكد من خلوه من الشوائب. يؤدي انسداد الفلتر إلى تقييد تدفق الحبر وزيادة الضغط على الفوهة. استبدله وفقًا لجدول الشركة المصنعة. |
| افحص الأنابيب | افحص أنبوب توصيل الحبر بحثًا عن أي انثناءات أو تشققات أو مناطق رخوة. قد يتسبب تلف الأنبوب في دخول الهواء إلى نظام الحبر، مما يؤدي إلى عدم استقرار تدفق الحبر ويساهم في انسداده. |
| مراجعة تاريخ انتهاء صلاحية الحبر | تحقق من تواريخ انتهاء الصلاحية على جميع خراطيش الحبر والمذيبات. قم بتدوير المخزون باستخدام نظام FIFO (الوارد أولاً، يُصرف أولاً). لا تخلط أبدًا أحبارًا من مصنعين أو دفعات مختلفة. |
| التحقق من الظروف البيئية | تأكد من أن درجة حرارة التشغيل تتراوح بين 5 و40 درجة مئوية (41-104 درجة فهرنهايت) والرطوبة النسبية بين 20 و80%. قم بتركيب حاويات أو نظام تحكم في المناخ إذا كانت الطابعة معرضة لظروف قاسية. |
يمنع التنظيف الروتيني لرأس الطباعة باستخدام مذيب معتمد معظم الانسدادات قبل حدوثها.
كيفية اكتشاف الانسداد مبكراً
اكتشاف الانسداد الجزئي مبكراً قد يُحدث فرقاً كبيراً بين إصلاحه في خمس دقائق وتوقف الإنتاج لمدة ساعتين. إليك بعض العلامات التحذيرية التي يجب الانتباه إليها:
علامات تحذيرية لانسداد جزئي
- النقاط المفقودة في الأحرف المطبوعة (الفجوات في الخطوط العمودية)
- حواف الأحرف ريشية أو ضبابية في أماكن ينبغي أن تكون حادة
- تفاوت في طول الشخصيات - بعض الشخصيات أطول من غيرها
- يبدو تيار الهواء غير متناسق أو "متذبذبًا" عند النظر إليه من خلال زجاج رؤية رأس الطباعة
- تُصدر الطابعة تنبيهًا "تحقق من رأس الطباعة" أو "جودة طباعة رديئة".
- زيادة استهلاك المذيبات (تعوض الطابعة ذلك عن طريق زيادة كمية المذيبات المستخدمة في عملية التنظيف)
العديد من طابعات CIJ الحديثة - بما في ذلك VJ 1880+ المزودة بمستشعر تراكم الحبر، وLinx 8900 المزودة بتنبيهات تشخيصية، وسلسلة Domino Ax المزودة بنظام مراقبة ذكي - تكتشف تلقائيًا أي انسدادات محتملة وتُنبّهك إليها. لذا، تعامل مع هذه التنبيهات بجدية وعالجها فورًا بدلًا من تجاهلها.
خطوة بخطوة: إصلاح رأس الطباعة المسدود
إذا اكتشفت انسدادًا، فاتبع إجراءات التصعيد هذه. ابدأ دائمًا بالأسلوب الأقل تدخلاً ولا يتم التصعيد إلا إذا فشلت الخطوة السابقة.
الخطوة 1: دورة الشطف التلقائي
تحتوي معظم طابعات CIJ على وظيفة تنظيف مدمجة تدفع المذيب عبر الفوهة تحت ضغط. انتقل إلى قائمة الصيانة على لوحة تحكم الطابعة وابدأ دورة التنظيف.
النتيجة المتوقعة: يزيل التراكمات السطحية الخفيفة والحبر الجاف حديثًا. فعال في حالات الانسداد التي ظهرت خلال الساعات القليلة الماضية.
الخطوة الثانية: تنظيف وجه الفوهة يدويًا
إذا لم يحل التنظيف التلقائي المشكلة، فقم بتنظيف الفوهة يدويًا:
- ارتدِ قفازات النتريل ونظارات واقية.
- ضع 3-5 قطرات من مذيب التنظيف المعتمد من الشركة المصنعة مباشرة على فتحة الفوهة.
- اترك المذيب ينقع لمدة 2-5 دقائق لإذابة الحبر الجاف.
- امسح وجه الفوهة برفق بقطعة قماش نظيفة وخالية من الوبر (لا تستخدم أبدًا أعواد القطن على الفتحة نفسها - يمكن أن تنكسر الألياف وتزيد من الانسداد).
- قم بإجراء طباعة تجريبية للتحقق مما إذا كانت الجودة قد تحسنت.
الخطوة 3: التنظيف بالموجات فوق الصوتية (للانسدادات العنيدة)
إذا بقيت الفوهة مسدودة جزئيًا بعد الخطوتين 1 و2، فإن التنظيف بالموجات فوق الصوتية هو الخيار التالي. تمتلك العديد من المصانع أجهزة تنظيف بالموجات فوق الصوتية في مواقعها لأغراض الصيانة الأخرى.

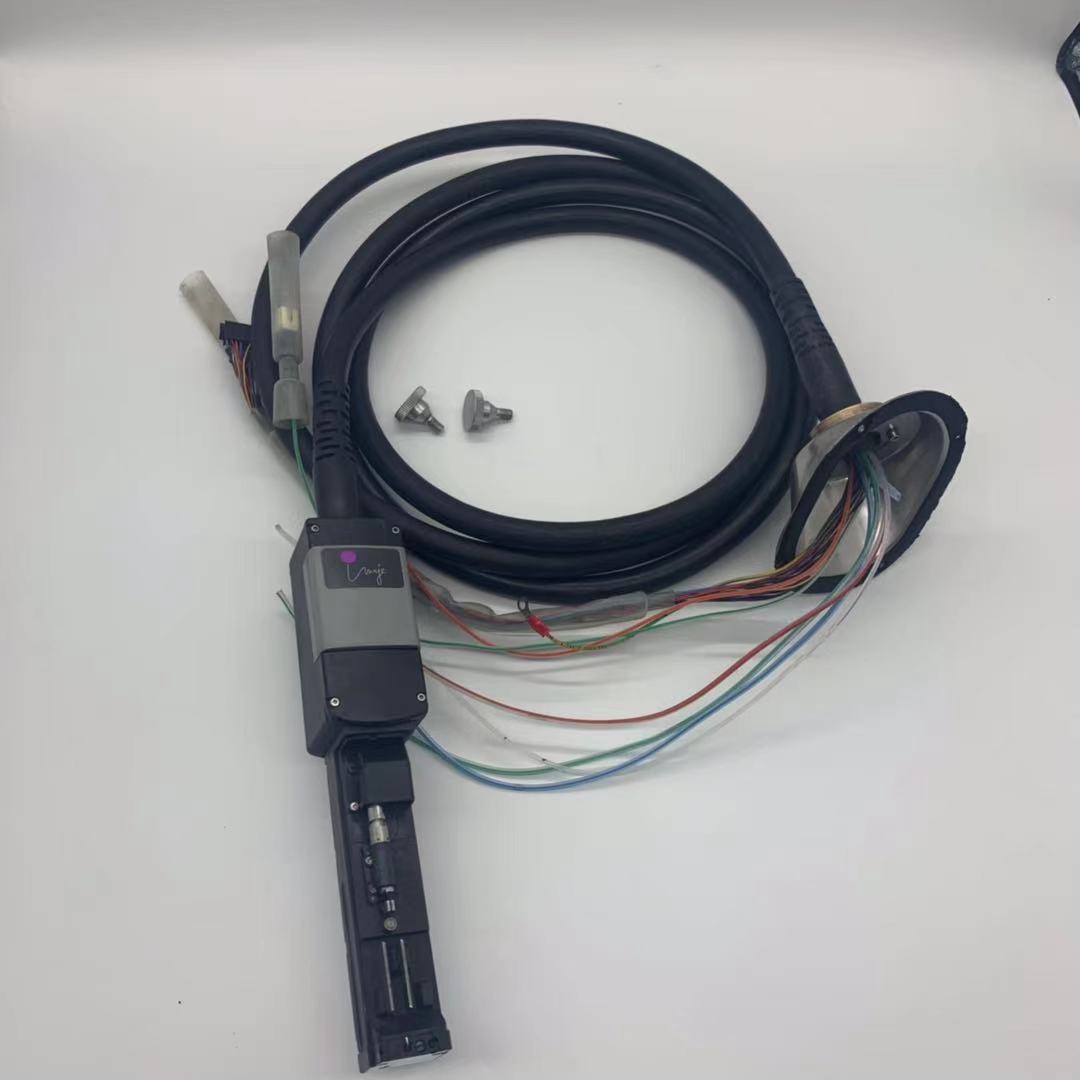

- قم بإزالة رأس الطباعة من الطابعة (اتبع إجراء الإزالة الخاص بطرازك - في العديد من الطرازات مثل VJ 1580 أو Linx 8900، يكون رأس الطباعة وحدة توصيل وتشغيل).
- املأ حوض جهاز التنظيف بالموجات فوق الصوتية بمذيب التنظيف المعتمد.
- قم بغمر طرف فوهة رأس الطباعة فقط (لا تغمر الموصلات الكهربائية).
- قم بتشغيل جهاز التنظيف بالموجات فوق الصوتية لمدة 3-5 دقائق بتردد 40 كيلو هرتز.
- قم بإزالة القطعة، واشطفها بمذيب جديد، واتركها تجف في الهواء قبل إعادة تركيبها.
- قم بتشغيل تسلسل بدء تشغيل الطابعة واختبر جودة الطباعة.
هام: لا تستخدم الماء مطلقًا في جهاز التنظيف بالموجات فوق الصوتية. استخدم فقط المذيب المعتمد من الشركة المصنعة. قد يتسبب الماء في تلف دائم للمكونات الداخلية لرأس الطباعة.
يظهر الفرق بين فوهة الطباعة المسدودة وفوهة الطباعة التي تتم صيانتها بشكل صحيح على الفور في جودة الطباعة.
التعامل مع الانسدادات الشديدة
إذا لم تحل أي من الخطوات المذكورة أعلاه المشكلة، فقد يكون الانسداد شديدًا - وعادة ما يكون سببه الحبر الذي تصلب على مدى أيام أو أسابيع، أو تلوث الجسيمات الغريبة في أعماق تجويف الفوهة.
متى يجب التصعيد؟
اتصل بالدعم الفني للشركة المصنعة للطابعة أو بمهندس خدمة معتمد في الحالات التالية:
- يستمر الانسداد بعد التنظيف بالموجات فوق الصوتية
- تلاحظ وجود تلف مادي في فتحة الفوهة (تشققات، تشوه)
- تمت إزالة رأس الطباعة ونقعه لفترات طويلة دون أي تحسن
- تستمر مشاكل جودة الطباعة حتى بعد استبدال رأس الطباعة (مما يشير إلى وجود مشكلة أعمق في النظام).
لا تحاول يُمنع استخدام المثقاب أو الإبرة أو الفحص الميكانيكي لفتحة الفوهة. يبلغ قطر فتحة الفوهة عادةً من 40 إلى 80 ميكرون، أي ما يُقارب قطر شعرة الإنسان. أي قوة ميكانيكية ستُلحق ضررًا دائمًا بالفتحة المصقولة بدقة، مما يستدعي استبدال رأس الطباعة بالكامل.
في معظم حالات الانسداد الشديدة، يُعد استبدال رأس الطباعة الحل الأمثل من حيث التكلفة. تستخدم العديد من طرازات الطباعة النفاثة المستمرة الحديثة رؤوس طباعة معيارية سهلة التركيب (مثل نظام الخراطيش الذكية من VJ، ووحدات رؤوس الطباعة المغلقة من Linx) والتي يمكن استبدالها في دقائق دون الحاجة إلى أدوات، مما يقلل من وقت توقف الإنتاج.
مرجع سريع: قائمة فحص صيانة رأس الطباعة بتقنية CIJ
اطبع قائمة التحقق هذه واحتفظ بها بالقرب من طابعة CIJ الخاصة بك للرجوع إليها يوميًا.
يومياً (كل وردية)
- افحص سطح الفوهة بحثًا عن تراكمات أو شوائب
- تحقق من مستويات الحبر والمذيب - أضف المزيد إذا لزم الأمر
- تشغيل دورة التنظيف التلقائي
- اطبع نموذج الاختبار وافحصه للتأكد من جودته.
- قم بتنفيذ عملية إيقاف التشغيل الصحيحة في نهاية الوردية
أسبوعي
- نظف سطح الفوهة بعمق باستخدام المذيبات
- افحص واستبدل فلاتر خط الحبر حسب الحاجة
- افحص الأنابيب بحثًا عن أي تلف أو انثناءات
- مراجعة تواريخ انتهاء صلاحية الحبر/المذيبات - تدوير المخزون
- تحقق من ظروف درجة الحرارة والرطوبة
شهريًا / ربع سنويًا
- استبدل خراطيش الحبر والمذيب وفقًا لجدول الشركة المصنعة.
- أكمل الصيانة الوقائية السنوية وفقًا لدليل الخدمة.
- معايرة معلمات انحراف النفاث والشحنة
- قم بتحديث برنامج الطابعة الثابت إذا كان ذلك متاحًا.
خاتمة
انسداد رؤوس الطباعة في طابعات نفث الحبر المستمر ليس حتمياً، بل هو نتيجة متوقعة للإهمال في الصيانة. باتباع روتين يومي منتظم لفحص الفوهات، ومراقبة مستوى المذيبات، واتباع إجراءات الإيقاف الصحيحة، يمكن تجنب غالبية حالات الانسداد تماماً.
عند حدوث الانسدادات، فإن اتباع نهج تدريجي من التنظيف التلقائي إلى التنظيف اليدوي ثم المعالجة بالموجات فوق الصوتية سيحل معظم المشاكل في الموقع. المبدأ الأساسي بسيط: عالج المشاكل الصغيرة قبل أن تتفاقم.إن مسح الفوهة لمدة دقيقتين أثناء تغيير الوردية أقل تكلفة بكثير من توقف الإنتاج لمدة ساعتين واستبدال رأس الطباعة في حالات الطوارئ.
استثمر الوقت في الانضباط في الصيانة، وستقدم طابعة CIJ الخاصة بك أكوادًا موثوقة وعالية الجودة لسنوات قادمة.
تنويه: يقدم هذا الدليل توصيات عامة للصيانة تنطبق على معظم طرازات طابعات نفث الحبر المستمر. يُرجى الرجوع دائمًا إلى دليل تشغيل طابعتك ووثائق الخدمة الخاصة بها للاطلاع على الإجراءات الخاصة بالطراز، والمواد الاستهلاكية المعتمدة، ومتطلبات السلامة. قد تؤدي الصيانة غير الصحيحة إلى إلغاء الضمان أو إتلاف الجهاز.
