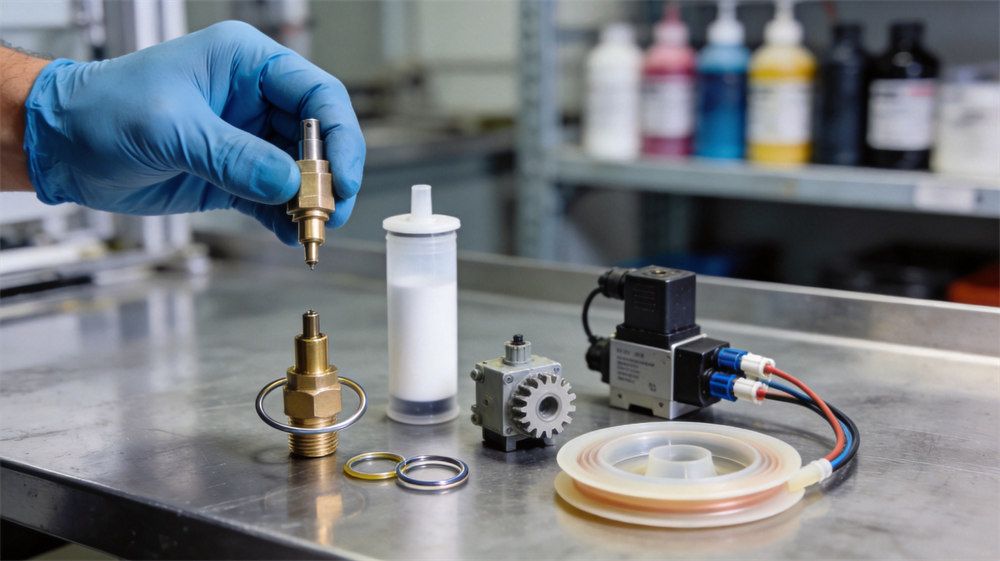

ما هي أهم قطع غيار طابعات نفث الحبر التي يجب استبدالها بانتظام؟

1. مجموعة فوهات رأس الطباعة

ال فوهة رأس الطباعة يُعتبر هذا المكون الأكثر أهمية من حيث الدقة في نظام الطباعة النفاثة المستمرة بأكمله. وعادةً ما يتم تصنيعه من الياقوت أو الياقوت الأحمر أو كربيد التنجستن بقطر داخلي يتراوح بين 40 و80 ميكرون، وتحدد الفوهة تكوين القطرات واستقرار النفث وجودة الطباعة في نهاية المطاف.

بمرور الوقت، قد يتآكل تجويف الفوهة بفعل تدفق الحبر عالي السرعة، أو تتراكم عليه رواسب الحبر الجافة، أو يتعرض لأضرار دقيقة نتيجةً لإجراءات التنظيف غير السليمة. حتى انحراف طفيف في هندسة الفوهة - بضعة ميكرونات من التوسع - يمكن أن يتسبب في سوء وضع القطرات، وضعف وضوح الكود، والقطرات الثانوية التي تترك علامات عشوائية على المنتج.

لماذا يُعدّ الاستبدال أمراً مهماً؟ لا يمكن استعادة دقة الفوهة المتدهورة إلى حالتها الأصلية. ورغم أن التنظيف المنتظم يساعد على إطالة عمر الفوهة، إلا أن استبدالها هو السبيل الوحيد لاستعادة دقة تكوين القطرات كما هو مُصمم في المصنع.

يُستبدل كل 6-12 شهرًا أو 3000-5000 ساعة تشغيل

2. مرشحات نظام الحبر (الرئيسية، والتعويضية، والجانبية)

تستخدم طابعات CIJ مراحل ترشيح متعددة تُجرى هذه العملية على امتداد مسار دوران الحبر لإزالة الملوثات وتكتلات الصبغة والشوائب التي قد تسد الفوهة. وتشمل المرشحات الرئيسية الثلاثة ما يلي:

• فلتر الحبر الرئيسي: يقع هذا المرشح بين خزان الحبر ومضخة التروس، وهو يحمي المضخة من الجزيئات الكبيرة وعادة ما يكون عنصرًا بحجم 10-20 ميكرون.
• فلتر المذيب (المكياج): يقوم بتصفية المذيب/المادة المضافة قبل دخوله إلى الخزان الرئيسي، مما يمنع وصول التلوث الخارجي إلى نظام الحبر.
• فلتر عودة مياه المزاريب: يلتقط الحطام من الحبر المستعاد قبل أن يعود إلى حلقة الدوران، مما يحمي الفوهة من التلوث الذي يتم نقله مرة أخرى عبر خط الاسترداد.

عندما تتشبع المرشحات، فإنها تحد من تدفق الحبر، مما يجبر مضخة التروس على العمل بجهد أكبر. وهذا يرفع ضغط النظام، ويسرع من تآكل المضخة، وقد يؤدي في النهاية إلى توقفها عن العمل - وهو عطل مكلف للغاية مقارنة باستبدال المرشح فقط.

استبدل الفلتر الرئيسي كل 1000-2000 ساعة؛ وفلاتر التغذية وفلاتر المزاريب في كل دورة صيانة.

3. مضخة التروس وأختام المضخة

ال مضخة تروس تُعدّ المضخة الهلالية (التي تُسمى أحيانًا بالمضخة الهلالية) قلب نظام تدوير الحبر في الطباعة النفاثة المستمرة. فهي تضغط الحبر لدفعه عبر الفوهة بسرعة عالية. داخل المضخة، تدور تروس مصنّعة بدقة عالية في غلاف مُحكم الإغلاق، وتُغلق الفجوات بين التروس والغلاف بواسطة طبقة الحبر نفسها، مما يجعل أي تآكل فيها مؤثرًا بشكل فوري.

تتعرض تروس المضخة لتآكل تدريجي نتيجة لطبيعة جزيئات الصبغة الكاشطة في الحبر، وتتدهور موانع التسرب في المضخة بمرور الوقت بسبب التعرض المستمر للمذيبات القوية (مثل ميثيل إيثيل كيتون، والإيثانول، والأسيتون). تشمل أعراض تآكل المضخة ما يلي: ضغط غير ثابت، وسرعة نفث متذبذبة، وانفصال ضعيف للقطرات، وفشل المضخة في نهاية المطاف.

نصيحة احترافية: تتوفر العديد من مجموعات المضخات كمجموعات إعادة بناء تتضمن تروسًا وأختامًا ومكونات غشائية جديدة - وهي أرخص بكثير من استبدال مجموعة المضخة بأكملها.

استبدل مجموعة المضخة كل 4000-6000 ساعة؛ واستبدل موانع التسرب كل 2000-3000 ساعة

4. صمامات الملف اللولبي (الاستعادة والإغلاق)

تعتمد أنظمة CIJ على صمامات الملف اللولبي لوظيفتين حاسمتين: التحكم في خط الاسترداد/العودة (ملف لولبي للاسترداد) وإدارة إيقاف الحبر أثناء بدء التشغيل والإيقاف وظروف الأعطال (ملف لولبي للإيقاف).

تعمل هذه الصمامات الكهرومغناطيسية آلاف المرات يوميًا في بيئة إنتاج سريعة الدورة. وتتعرض مقاعد الصمامات الداخلية والزنبركات وآليات المكابس للتآكل، كما يمكن أن تتلف الملفات الكهربائية بفعل الحرارة. وقد يتسبب تعطل صمام الملف اللولبي في حدوث أعطال. تسرب الحبر، وضعف استعادة تدفق الحبر، وتقلبات الضغط، وفشل تسلسل بدء التشغيل.

استبدلها كل 3000-5000 ساعة أو عند ظهور علامات على بطء الاستجابة

5. مجموعة الغشاء

ال غشاء يعمل هذا الغشاء كحاجز مرن بين نظام الحبر وآلية التشغيل الهوائية أو الميكانيكية. وينثني باستمرار أثناء التشغيل للحفاظ على ضغط الحبر والمساعدة في دورانه. يُصنع الغشاء من مواد مطاطية (عادةً مطاط مطلي بمادة PTFE أو مركبات فلوروبوليمر)، ويفقد مرونته تدريجيًا، وقد تتشقق أو تظهر به ثقوب صغيرة نتيجة لتأثير المذيبات.

يؤدي ضعف الحجاب الحاجز إلى عدم استقرار الضغط، أو تسرب المذيبات إلى نظام الحبر (مما يؤدي إلى تلوث الحبر)، أو دخول الهواء الذي يعطل تكوين القطرات.

استبدل كل 2000-3000 ساعة أو عند كل صيانة رئيسية

6. مجموعة قطب الانحراف

ال مجموعة عاكسة يتكون الجهاز من لوحين مشحونين موضوعين على جانبي تيار الحبر النفاث. بتطبيق فرق جهد، يقوم العاكس بثني القطرات المشحونة إلى الموضع الصحيح على الركيزة. يتعرض هذا الجهاز لرذاذ الحبر الزائد، وأبخرة المذيبات، والملوثات البيئية التي تتراكم على شكل طبقة موصلة على أسطح الأقطاب الكهربائية.

تتسبب ألواح الانحراف الملوثة في زوايا انحراف غير متناسقة، وطباعة ضبابية أو غير محاذية، وتحديد موضع الرمز بشكل غير منتظمعلى الرغم من أن التنظيف المنتظم يساعد، إلا أن طبقات العزل الموجودة على الألواح تتدهور بمرور الوقت وتتطلب في النهاية استبدالها.

استبدل كل 3000-5000 ساعة

7. محول ضغط / مستشعر

ال محول ضغط يراقب هذا النظام ضغط نظام الحبر في الوقت الفعلي، ويرسل البيانات إلى إلكترونيات التحكم في الطابعة. يُعدّ رصد الضغط بدقة أمرًا بالغ الأهمية للحفاظ على سرعة القطرات الصحيحة ونسبة الشحنة إلى الكتلة. تتعرض محولات الضغط في طابعات CIJ للتلامس المستمر مع المذيب والاهتزاز الميكانيكي.

قد يتسبب خلل في مستشعر الضغط أو انحرافه في تشغيل الطابعة بضغط غير صحيح، مما يؤدي إلى عدم استقرار النفاثات، أو رداءة جودة الطباعة، أو رموز الخطأ الخاطئة التي توقف الإنتاج.

استبدل كل 4000-6000 ساعة أو عندما ينحرف المعايرة عن المواصفات

8. قطب الشحن ومذبذب الكريستال

ال قطب الشحن (يُطلق عليه أيضاً نفق الشحن) ينقل شحنة كهربائية إلى كل قطرة أثناء مرورها من خلاله. مذبذب بلوري (البلورة الكهروإجهادية) تخلق الاهتزازات التي تكسر تيار الحبر المستمر إلى قطرات متساوية الحجم بالتردد الصحيح.

تتراكم بقايا الحبر على أقطاب الشحن بمرور الوقت، مما قد يشوه مجال الشحن. يُعدّ مذبذب البلورة مكونًا صلبًا، لكن تردده قد يتغير نتيجةً للتغيرات الحرارية، أو تراكم الملوثات، أو التقادم. ويؤدي أي عطل في أي من هذين المكونين إلى نقاط مفقودة، أو وضع غير صحيح للنقاط، أو عطل كامل في نظام النفث.

قطب الشحن: يُنظف بانتظام، ويُستبدل كل 2000-3000 ساعة؛ البلورة: تُستبدل إذا انحرف التردد

قلل وقت توقف نظام CIJ بنسبة 90% من خلال الصيانة الوقائية

تشير الدراسات إلى أن أكثر من 90% من حالات توقف طابعات نفث الحبر المستمر (CIJ) ناتجة عن أعطال في قطع الغيار يمكن تجنبها. من خلال استبدال هذه القطع الأساسية بانتظام، يمكنك تقليل حالات التوقف غير المخطط لها بشكل كبير، وإطالة عمر الطابعة، والحفاظ على جودة طباعة متسقة عبر خطوط الإنتاج.
