في صناعة الأسلاك والكابلات والأنابيب، يُعد حبر الطباعة النفاثة المستمرة الذي تختاره... معلمة العملية الحرجةقد يتسبب استخدام الحبر الخاطئ في تلطيخ خطوط الإنتاج سريعة الحركة، أو عدم التصاقه بالبلاستيك منخفض الطاقة، أو بهتانه عند تعرضه للأشعة فوق البنفسجية، مما يكلفك توقفًا عن العمل، وخردة، ومخالفات تتعلق بالامتثال للمعايير. يغطي هذا الدليل العوامل الرئيسية لاختيار الحبر المناسب.

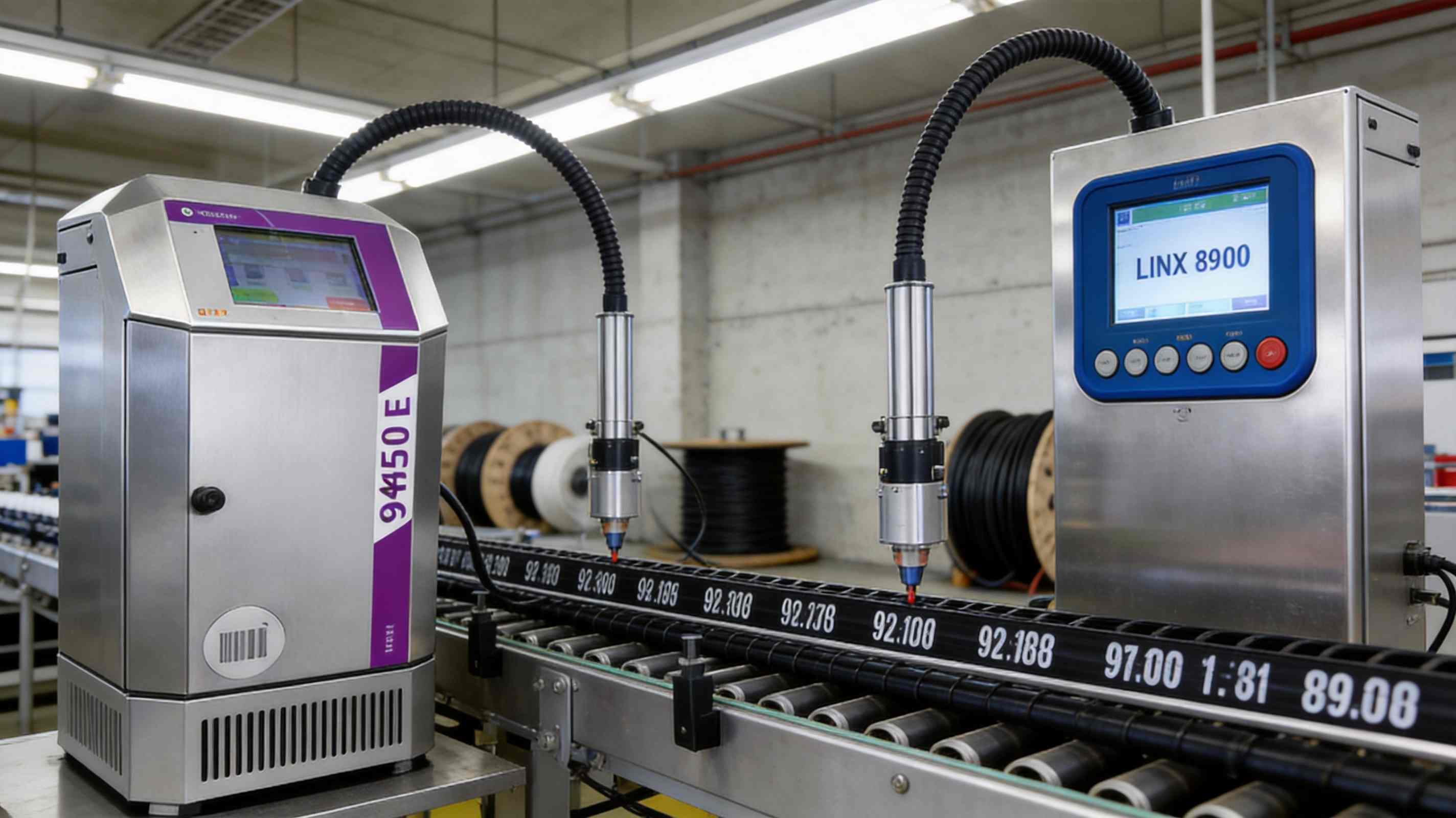

الشكل 1 - جهاز Markem-Imaje 9450E (يسار) وجهاز Linx 8900 (يمين) يقومان بعملية الترميز على خط بثق الكابلات
1
اعرف مادتك الأساسية
تُعدّ المادة الأساسية العامل الأكثر أهمية. فتركيبها الكيميائي وطاقة سطحها يحددان أي الأحبار ستلتصق وتجف بشكل صحيح.
| الركيزة | طاقة السطح | الحبر الموصى به |
|---|
| غلاف الكابل المصنوع من مادة PVC | معتدل | صبغة أساسها ميثيل إيثيل كيتون |
| أنابيب من البولي إيثيلين / البولي إيثيلين عالي الكثافة | قليل | حبر منخفض الطاقة قائم على مادة الميثانول أو حبر متخصص |
| PP (أنبوب، قناة) | قليل | مزيج من ميثيل إيثيل كيتون/أسيتون مع مُحسِّن الالتصاق |
| XLPE (عزل الكابلات) | منخفض إلى متوسط | صبغة أساسها ميثيل إيثيل كيتون |
| غلاف كابل من النايلون | معتدل | صبغة أساسها ميثيل إيثيل كيتون أو الإيثانول |
| معدني (كابل مدرع، أنبوب فولاذي) | عالي | صبغة أساسها ميثيل إيثيل كيتون |
المبدأ الأساسي
لا تفترض أبدًا أن نوعًا واحدًا من الحبر يصلح لجميع أنواع المواد. اختبر كل تركيبة من الحبر والركيزة قبل الالتزام بالإنتاج.
2
الحبر الملون مقابل الحبر القائم على الصبغة
يُعد هذا القرار الكيميائي الأكثر أهمية لتطبيقات البثق. فهو يؤثر على التباين والمتانة وصيانة رأس الطباعة.
حبر قائم على الصبغة
- ✔ تكلفة أقل بنسبة 30-50%
- ✔ أسهل على رؤوس الطباعة، وأقل عرضة للانسداد
- ✖ مقاومة ضعيفة للأشعة فوق البنفسجية - يتلاشى اللون في غضون أسابيع
- ✖ شفافية منخفضة على الأسطح الداكنة
- ✖ يتآكل أثناء لف الكابل
حبر ملون
- ✔ تغطية ممتازة - اللون الأبيض على الكابل الداكن هو المعيار
- ✔ مقاومة فائقة للأشعة فوق البنفسجية والتآكل
- ✖ أغلى بمرتين إلى ثلاث مرات
- ✖ خطر انسداد أعلى - يتطلب ترشيحًا متكررًا
3
قاعدة المذيب وسرعة التجفيف
يُحدد المذيب سرعة التجفيف، وتوافق المادة المطبوعة، وسلامة رأس الطباعة. يجب أن يتناسب وقت التجفيف مع سرعة خط الطباعة - عند سرعة 100 متر/دقيقة، يجب أن يجف الحبر في غضون 0.5 ثانية تقريبًا قبل وصوله إلى الأسطوانة التالية.
| مذيب | سرعة التجفيف | الأفضل لـ | ملحوظة |
|---|
| ميك | سريع جداً (<1 ثانية) | بولي فينيل كلوريد، نايلون، مطاط، معدن | أداة أساسية في الصناعة. قوة التصاق فائقة. |
| الإيثانول | سريع (1-2 ثانية) | PVC، PE/PP المعالج | ألطف على رؤوس الطباعة. أقل فعالية على البلاستيك منخفض الطاقة. |
| الأسيتون | سريع للغاية (<0.5 ثانية) | PP، PE | الخيار الأسرع. قد يتسبب في تشقق بعض أنواع البلاستيك - غالباً ما يكون مخلوطاً. |
| مزيج | قابل للتعديل | مصمم حسب الركيزة | الأفضل للمواد الصعبة. يُنصح به. |
نصيحة بشأن سرعة الخط
عند الشك، اختر تركيبة تجف بسرعة أكبر. من الأسهل تعديل مسافة رأس الطباعة من إبطاء سرعة الخط.
4
الاحتياجات البيئية واحتياجات المتانة
تُستخدم الكابلات والأنابيب في بيئات قاسية. يجب أن يتوافق الحبر مع ظروف استخدام المنتج.
| متطلبات | طلب | حل |
|---|
| مقاومة للأشعة فوق البنفسجية | الكابلات والأنابيب الخارجية | حبر ملون مع مثبتات للأشعة فوق البنفسجية |
| مقاومة التآكل | لف الكابلات، سحب المواسير | حبر ملون؛ تحقق من ذلك باستخدام اختبار الشريط اللاصق |
| مقاومة المواد الكيميائية / الزيوت | السيارات، البيئات البحرية | تركيبة متشابكة أو مقاومة للمذيبات |
| خالٍ من الهالوجين | كابلات السكك الحديدية والتعدين والبناء | حبر خالٍ من الهالوجين؛ يجب ألا يؤثر على شهادة الكابل. |
| مقاومة الحرارة | أنابيب الماء الساخن، حجرات المحرك | أصباغ مستقرة حرارياً (حتى 150 درجة مئوية) |
تحذير بشأن الامتثال
بالنسبة للكابلات المعتمدة (UL، CSA، VDE، CCC)، قد يلزم وضع الحبر على قائمة المواد المعتمدةقد يؤدي استخدام حبر غير معتمد إلى إلغاء شهادة الكابل. تحقق دائمًا قبل التبديل.
5
اللون والتباين
سهولة القراءة أمر لا يقبل المساومة. يجب أن تكون العلامات قابلة للقراءة في ظروف العالم الحقيقي، وليس فقط في ظروف الإضاءة المثالية للمصنع.
| لون الركيزة | لون الحبر | سبب |
|---|
| أسود، رمادي داكن، بني | أبيض (مصبوغ) | أعلى تباين. معيار صناعي للكابلات. |
| أبيض، رمادي فاتح، بيج | أسود (مصبوغ) | معيار للأنابيب. قابل للقراءة عالميًا. |
| أحمر، أزرق، أخضر | أبيض (مصبوغ) | أفضل تباين على الكابلات الملونة. |
6
توافق المبرمج
لا يتوافق كل نوع من الحبر مع جميع أجهزة ترميز الطباعة النافثة للضوء المستمر. أهم معايير التوافق:
- اللزوجة: تتراوح قيم الضغط عادةً بين 3 و6 سنتي بواز عند درجة حرارة التشغيل. وتؤدي القيم الخارجة عن النطاق إلى ضعف تكوين القطرات.
- الموصلية: يجب أن تتطابق القيم مع نظام قطب الشحن الخاص بالمبرمج. القيم الخاطئة تتسبب في فقدان بعض الأحرف.
- حجم جزيئات الصبغة: يجب تصفيتها إلى <1 ميكرومتر لمنع انسداد الفوهة.
- مطابقة المذيب: يجب أن يكون مذيب المكياج من نفس الشركة المصنعة للحبر.
تنشر الشركات المصنعة الكبرى (Videojet، Domino، Linx، Imaje، Hitachi، Leibinger) قوائم توافق الأحبار. استخدام أحبار غير مدرجة في القائمة يُبطل الضمان وقد يُلحق الضرر بالطابعة.
7
قائمة التحقق من الاختيار
تحقق قبل الشراء
- تم تحديد مادة (مواد) الركيزة
- تم قياس درجة حرارة السطح عند نقطة الطباعة
- تم اختيار لون الحبر لتحقيق أقصى قدر من التباين
- القرار بشأن استخدام الصبغة مقابل التلوين مبرر
- قاعدة المذيب تتوافق مع التركيب الكيميائي للمادة المتفاعلة
- إنك مدرج في قائمة المبرمجين المعتمدين
- تم التحقق من مقاومة الأشعة فوق البنفسجية / الاحتكاك (إذا لزم الأمر)
- تم تأكيد الامتثال للوائح التنظيمية (UL / CSA / RoHS)
- مذيب مكياج مطابق لنوع الحبر
- تم اختبار العينة في ظروف الإنتاج لأكثر من أسبوع
- تم تأكيد قابلية القراءة بعد المعالجة
أهم النقاط
يُعد اختيار حبر الطباعة النفاثة المستمرة المناسب للبثق أمرًا قرار على مستوى الأنظمةابدأ بالركيزة الخاصة بك، ثم اختر اللون المناسب للتباين (أبيض مصبوغ على الكابلات الداكنة، أسود على الأنابيب الفاتحة)، وقم بمطابقة قاعدة المذيب وسرعة التجفيف مع سرعة الخط، وتحقق من مقاومة البيئة، وتأكد من توافق جهاز الترميز. قم دائمًا بإجراء اختبار تجريبي قبل الالتزام بالشراء بالجملة.
